Cet article présente un variateur de lumière du commerce démonté. Ce variateur vient d'un lampadaire halogène 500W, dont la consommation d'énergie semble aujourd'hui un peu démodée.
Carte électronique du variateur hors de son boitier
On reconnaît le potentiomètre à glissière, ainsi qu'un fusible de protection inséré en série avec l'ampoule.
Carte du variateur de lumière vue côté composants
Carte du variateur de lumière vue côté pistes

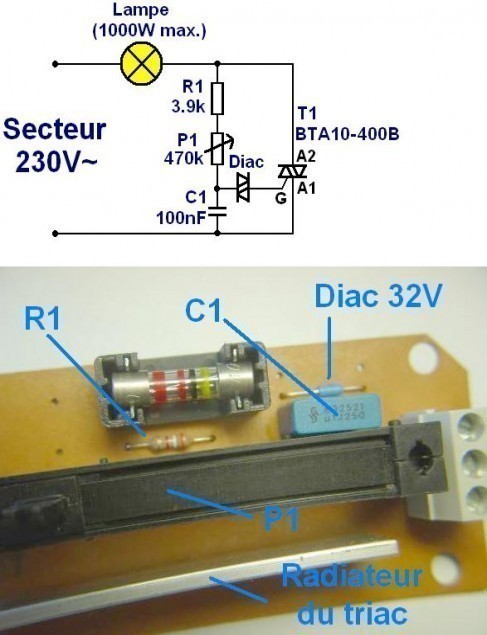

Il est assez facile d'établir le schéma suivant :
Schéma du variateur de lumière
La puissance maximale de l'ampoule dépend du refroidissement du triac. A l'air libre ou sur un plus grand radiateur, le montage supporte largement 1000W. Par précaution, le fabricant limite la puissance à 500W.
Un variateur de lumière est une réalisation simple mais il faut rester prudent à la présence du secteur, même si il y a un fusible.
A titre indicatif, un autre variateur de lumière démonté :
Le potentiomètre possède une roue dentée pour la crémaillère
Carte du variateur de lumière vue côté composants
Carte du variateur de lumière vue côté pistes : un shunt remplace l'éventuelle inductance anti parasite
Détail sur le triac (modèle 8A)
Remarque : ici, R1 vaut 4.7kOhm au lieu de 3.9kOhm et une résistance de 47 Ohms est montée entre A1 et G.
Carte électronique du variateur hors de son boitier
On reconnaît le potentiomètre à glissière, ainsi qu'un fusible de protection inséré en série avec l'ampoule.
Carte du variateur de lumière vue côté composants
Carte du variateur de lumière vue côté pistes
Il est assez facile d'établir le schéma suivant :
Schéma du variateur de lumière
La puissance maximale de l'ampoule dépend du refroidissement du triac. A l'air libre ou sur un plus grand radiateur, le montage supporte largement 1000W. Par précaution, le fabricant limite la puissance à 500W.
Un variateur de lumière est une réalisation simple mais il faut rester prudent à la présence du secteur, même si il y a un fusible.
A titre indicatif, un autre variateur de lumière démonté :
Le potentiomètre possède une roue dentée pour la crémaillère
Carte du variateur de lumière vue côté composants
Carte du variateur de lumière vue côté pistes : un shunt remplace l'éventuelle inductance anti parasite
Détail sur le triac (modèle 8A)
Remarque : ici, R1 vaut 4.7kOhm au lieu de 3.9kOhm et une résistance de 47 Ohms est montée entre A1 et G.
